Un sistema de extracción localizada tiene como objetivo captar el contaminante en el lugar más próximo posible del punto donde se ha generado, el foco contaminante, evitando que se difunda al ambiente general del laboratorio. Consta de cuatro elementos básicos:
a. Campana: es la parte del sistema a través de la cual son efectivamente captados los contaminantes.
b. Conducto: lugar por el que el aire extraído cargado de contaminante circula hasta al ventilador.
c. Depurador: sistema de tratamiento/purificación del aire del que, cuando la concentración, peligrosidad u otras características del
contaminante lo aconsejen y de cara a la protección del medio ambiente atmosférico, dispone la instalación de extracción
localizada.
d. Ventilador: mecanismo que proporciona la energía necesaria para que el aire circule a través de la campana, el conducto y el
depurador a un caudal establecido y venciendo la pérdida de carga del sistema.
Todo sistema de extracción localizada requiere un diseño y unas características de funcionamiento que permitan el arrastre del contaminante a la velocidad necesaria, su vehiculación a través de la instalación a un caudal adecuado y un ventilador que proporcione dicho caudal venciendo la pérdida de carga ofrecida por el conjunto de la instalación.
Se considera que un sistema de extracción localizada funciona correctamente cuando en las inmediaciones del foco del cual se pretende captar el contaminante emitido, su concentración se encuentra al nivel que se había previsto.
Los sistemas de extracción localizada presentan una serie de ventajas sobre la ventilación por dilución.

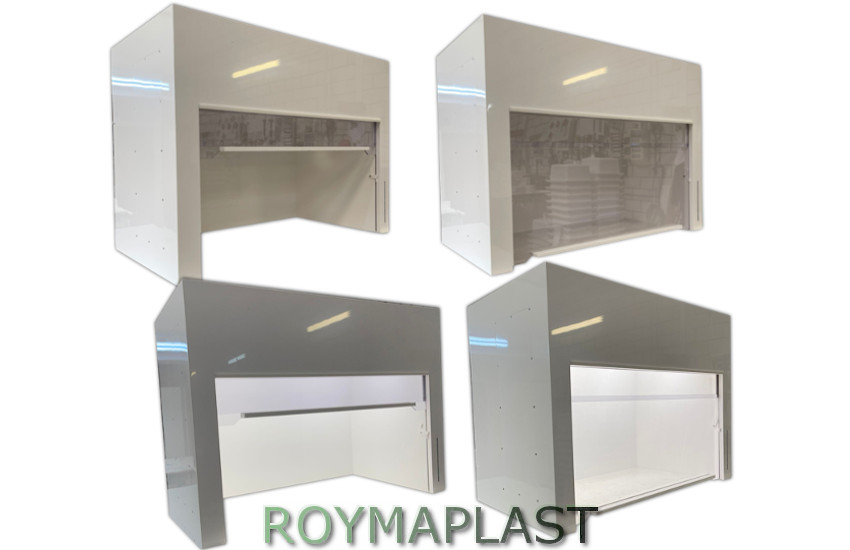

En el laboratorio se encuentran distintos dispositivos de extracción localizada: las vitrinas extractoras de gases, las vitrinas de sobremesa, con o sin filtrado y conexión al exterior, las campanas para disipar calor de los instrumentos y eliminar humos y vapores desprendidos y los puntos de extracción móviles. Las vitrinas se distinguen de los demás dispositivos de extracción en que incluyen un encerramiento.
